БМЧ-2 ЭВМ "Мир-2"
Назначение и описание
Блок Матриц Числовых (двойной) из состава ЭВМ "Мир-2". Конструкция представляет собой стальную раму с четырьмя ручками для переноски. Внутри рамы установлено два одмнаковых куба.
Внутреннее устройство и характеристики
В каждом кубе 14 матриц типа по 4096 бит каждая. Из них 13 используется под данные, а одна для коррекции ошибок. Итого, весь блок 14 килобайт из которых 13 под данные. (8192 слова). Помимо запоминающих матриц, каждый куб содержит в верхней части две диодные матрицы. Одна торцевая сторона этих матриц не содержит диодов.
Дополнительные сведения

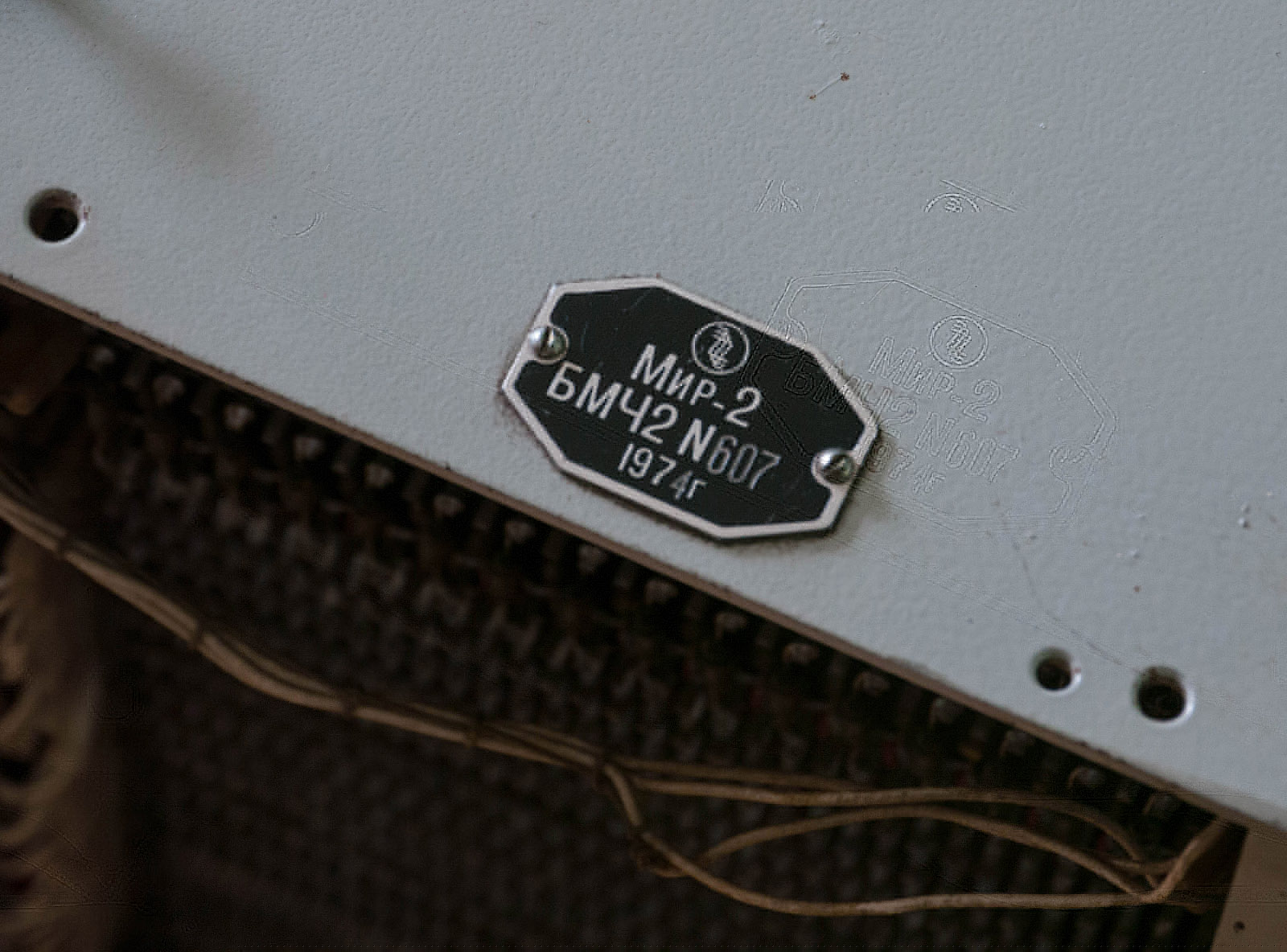

На шасси находится шильдик с маркировкой Мир-2 БМЧ-2 № 607, включающая товарный знак Киевского завода "Электронмаш". Куб выпущен в 1974 году.
Фотографии (по клику увеличение)
