Каталог ферритовых пластин

Сводная таблица названий и основных технических характеристик ферритовых пластин (матриц), составляющих кубы и "книги" памяти. Промышленность выпускала рамки, различающися лишь формой, размерами и числом выводов. При производстве, рамка получала название. Разработчики вычислительной техники, для выбранной ими рамки, подбирали марку ферритовых колец, их число и "рисунок" прошивки проводами. Собранная матрица получала новое название. Одна и та же рамка, могла использоваться с различным "наполнением", в зависимости от техники, где она применялась.

Названия обычно написаны на рамках, надпись может быть как штампованой, так и рукописной. Некоторые рамки не несут никаких маркировок - в этом случае я беру название от модели самого куба, ЭВМ в котором он стоял или просто некое условное.

МП-1

Размеры 10 см на 10 см. Объём памяти 1024 бит. Ферритовое поле 32x32 (4 группы, каждая 16х32). Кроме этого на пластине находится еще 6 колечек вне основной сетки.

МП-2

Размеры 10 см на 10 см. Объём памяти 1024 бит. Ферритовое поле 32x32 (2 группы, каждая 16х32). На рамке выштамповано М-1, но подпись на торце МП-2. Экземпляр с фотографии имеет несколько дополнительных колечек, расположенных рядом на одной проволочке (верхний правый угол рамки).

МП-3

Размеры 10 см на 10 см. Двухсторонняя. Объём памяти 8192 бита. Каждая сторона 4096 бит. Ферритовое поле каждой стороны 64x64 (2 группы, каждая 32x64). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину.

МП-27

Размеры 12 см на 8 см. Описание в процессе.

1M2-Б

Размеры 11.5 см на 11.5 см. Объём памяти 4096 бит. Ферритовое поле 64x64 (16 групп, каждая 16x16). Использовалась в кубах БП-20, вычислительных комплексов семейства СМ-2.

М-4 или М4

Размеры 10 см на 10 см. Объём памяти 1024 бит. Ферритовое поле 32x32 (сплошное). На рамке выштамповано М-1, но подписи на торце М-4 или М4

М-32

Размеры 25 см на 25 см. Объём памяти 16384 бит. Ферритовое поле 128x128 (8 групп, каждая 64x32). Использовалсь в кубах ЭВМ "Минск-32". Заводское название рамки М-3-2П. Такая же рамка применялась и в кубах памяти ЭВМ БЭСМ-6 и некоторых ЭВМ серии Урал.

МЭ-10

Размеры 25 см на 25 см. Объём памяти 16384 бит. Ферритовое поле 128x128 (16 групп, каждая 32x32). Использовалсь в кубах КФИ-10 ЭВМ "Урал-11, Урал-14Д". Заводское название рамки М-3-2П. Такая же рамка применялась в и кубах памяти ЭВМ Минск-32 и БЭСМ-6.

МЭ-5

Размеры 10 см на 10 см. Объём памяти 128 бит. Ферритовое поле 16x8 (2 группы, каждая 8x8). Очень большие промежутки между кольцами. Использовалсь в кубах периферии ЭВМ "Урал". Вообще, для серии Урал было созданы ферритовые пластины от МЭ-1 до МЭ-10, как минимум.

К-28

Размеры 10 см на 10 см. Объём памяти 1024 бит. Ферритовое поле 32x32 (4 группы, каждая 16x16). К-28 это название марки ферритового сердечника.

К-28 (ver 2)

Размеры 10 см на 10 см. Объём памяти 1024 бит. Ферритовое поле 32x32 (4 группы, каждая 16x16). От К-28 отличается пересекающимися нитями в центре пластины.

3Д.2.М-1.К-1.0

Размеры 12 см на 12 см. Объём памяти 1024 бита. Ферритовое поле 32х32 (4 группы, каждая 16 на 16). На рамке выдавлено название пластины, название завода производителя "Счётмаш", знак качаства и номер группы. Два вывода с каждой стороны не распаяно.

Саратов-2

Размеры 14 см на 14 см. Объём памяти 4096 бит. Ферритовое поле 64x64 (4 группы, каждая 32x32). Использовалась в кубах ЭВМ "Саратов-2".

Днепр

Размеры 15.5 см на 13.5 см. Объём памяти 1716 бит, (используется схема два сердечника на один бит). Ферритовое поле два слоя 66x26 (сплошное). Использовалсь в кубах ЭВМ "Днепр".

Куб-4069

Размеры 9.3 см на 9.3 см. Объём памяти 4096 бит. Ферритовое поле 64x64 (4 группы, каждая 32x32). Конструкция представляет собой текстолитовую плату с квадратным вырезом в центре, внтури которого натянуты нити с ферритовым колечками. Сверху колечки прикрыты крышечкой из прозрачного оргстекла. Использовалась в блоках памяти "Куб-4096" многоканального амплитудного анализатора АМ-А-02Ф.

Пластина

Размеры 12 см на 12 см. Объём памяти 8192 бит. Двухсторонняя. Объём памяти каждой стороны 4096 бит. Ферритовое поле 64x64 (2 группы, каждая 64x32). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину.

Пластина

Размеры 6.5 см на 6.5 см. Объём памяти 100 бит. Ферритовое поле 10x10 (сплошное). Очень крупные ферритовые колечки.

МЗ

Размеры 8.5 см на 8.5 см. Двухсторонняя. Объём памяти каждой стороны 256 бит. Ферритовое поле 16x16 (сплошное). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину и залиты прозрачным защитным силиконовым компаундом. По всем сторонам пластины намотаны ферритовые дроссели.

МЗ-2

Размеры 10.8 см на 10.8 см. Двухсторонняя. Объём памяти 8192 бита. На каждой стороне 4096 бит. Ферритовое поле 64x64 (4 группы, каждая 32x32). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину и залиты прозрачным защитным силиконовым компаундом.

МЗ-2 (ver. 2)

Пластина

Размеры 18 см на 18 см. Объём памяти 4096 бит. Ферритовое поле 64x64 (8 групп, каждая 16x16). Проволочки, ведущие от центра пластины к контактам, заизолированы ПВХ-трубочками попеременно через одну. По углам пластины металлические уголки.

ФГ3.061.002

Размеры 23 см на 23 см. Объём памяти 4096 бит. Ферритовое поле 64x64 (4 группы, каждая 32x32). Ферритовые сердечники имеют форму цилиндриков, уложены осями вдоль плоскости пластины и вплотную прилегают к металлической теплоотводной фольге. Пластина залита прозрачным защитным силиконовым компаундом. Металлическая рамка. Применялась в кубах памяти ЭВМ М4-2М. Название, по сути, децимальный номер изделия.

ТФ62

Размеры 9.7 см на 9.7 см.. Объём памяти 612 бит. Ферритовое поле 34x18 (4 группы, каждая 17x9). Использовалась в кубах вспомогательных систем ЭВМ "Минск-32".

M-22

Размеры 17 см на 17 см. Объём памяти 1260 бит. Ферритовое поле 36x70 (сплошное). Использовалась в ЭВМ "Минск-22", "Мир". Фактически, это две рамки между которыми натянуты проводки с колечками.

РM-22

Размеры 17 см на 17 см. Прошивка 2D, два колечка на бит. Объём памяти 1260 бит. Ферритовое поле 36x70 (сплошное). Фактически, это три рамки между которыми натянуты две матрицы проводков с колечками.

ТФП62

Размеры 8.7 см на 7.7 см. Объём памяти 1024 бит. Ферритовое поле 32x32 (2 группы, каждая 16x32). Пластины соединяются между собой П-образными выступами.

ПБМ ПФ3.061.291

ПБМ расшифровывается как Плоский Блок Матриц. Размеры 12 см на 12 см. Двухсторонняя. Объём памяти 32768 бит. На каждой стороне по 16384 бит. Ферритовое поле каждой стороны 128x128 (16 групп, каждая 32х32). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину и залиты прозрачным защитным силиконовым компаундом. Вторая часть названия дециамальный номер изделия.

ПБМ/0.6-3

ПБМ расшифровывается как Плоский Блок Матриц. Размеры 12 см на 12 см. Двухсторонняя. Объём памяти 32768 бит. На каждой стороне по 16384 бит. Ферритовое поле каждой стороны 128x128 (8 групп, каждая 32х64). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину и залиты прозрачным защитным силиконовым компаундом. В центральной части пластины присутствуют два отверстия.

Пластина

Размеры 11.5 см на 11.5 см. Внутри стандартной рамки, на четырех выступах-лапках установлена пластиковое основание, с пазами под ферритовые сердечники с одной стороны. Ферритовое поле 17x17 (сплошное), объём памяти 289 бит.

2ФМ-1

Размеры 7.5 см на 7.5 см. Двухсторонняя. Объём памяти 2048 бит. На каждой стороне 1024 бита. Ферритовое поле 32x32 (сплошное). Ферритовые сердечники уложены с двух сторон на текстолитовую пластину. Необычая, не симметричная рамка. Марка ферритовых сердечников 1,3ВТ. Размер сердечников 1,4 x 1,0 x 0,6 мм. Производитель Ереванский опытный завод "Феррит".

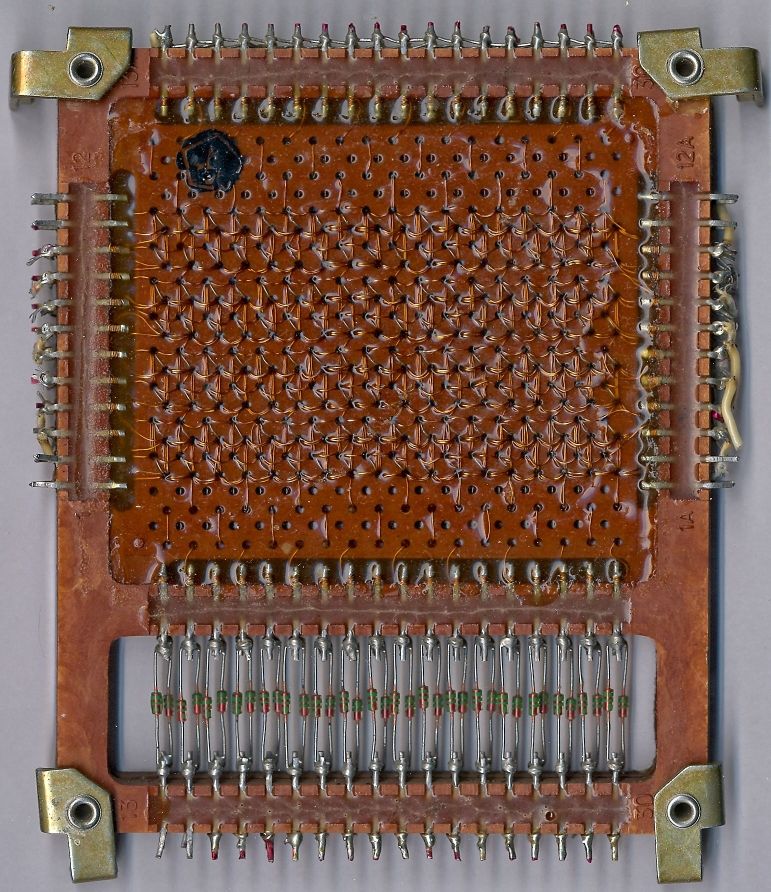

Кассета памяти

Информации мало. Судя по фотографии объём памяти 216 бит. Диодный дешифратор встроеный. Чем-то напоминает кассету памяти от Куб-2.

БМ3.299.070

Размеры 7 на 9 см. Пластина залита защитным компаундом, судя по числу выводов, ферритовое поле 12x16 в один или два слоя. Предполагаемый объём памяти 192 или 384 бита. Использовалась в кубах памяти техники ПВО. Производитель "Загорский электромеханический завод". Название - децимальный номер изделия.

Пластина

Размеры 6.5 на 6.5 см. Объём памяти 256 бит. Ферритовое поле 16x16 (сплошное). Ферритовые сердечнки вставлены в отверстия пластиковой пластины, сквозь которые проведены витки провода.

ЕС-3220

Размеры 23.6 см на 26.9 см. Объём памяти 49152 бита. Ферритовое поле 192х264 (48 групп, каждая 16 на 66). Часть бит используется для контроля ошибок оперативной памяти, так что объем хранимой памяти одной группы составляет 1024 бита, а не 1056 бит. Проволочки с ферритовыми кольцами смонитрованы на металлической пластине. Сверху привинчивалась защитная пластиковая крышка. Пластины соединялись между собой в большой лист. Использовались в ОЗУ ЭВМ ЕС-1022.
