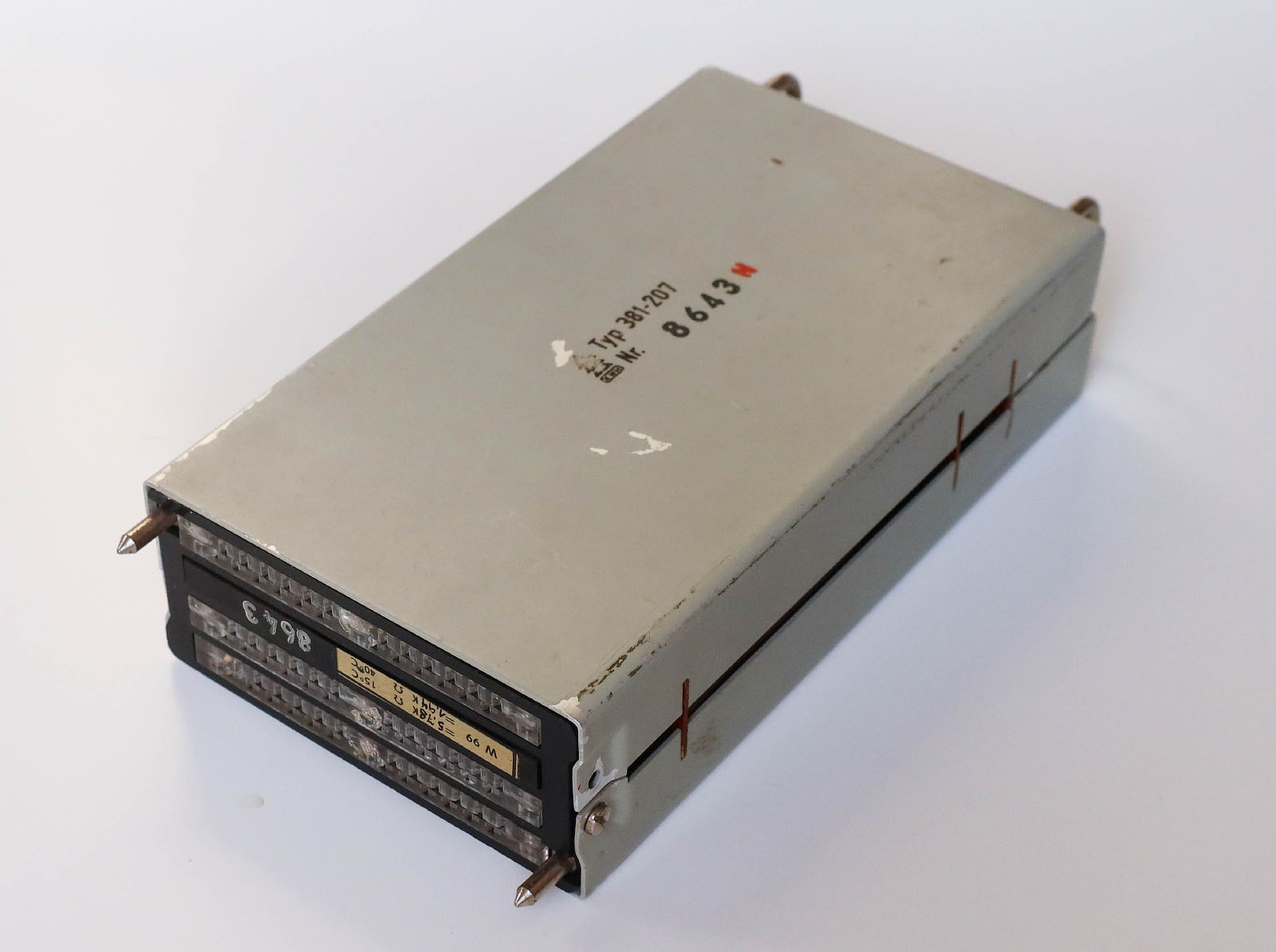

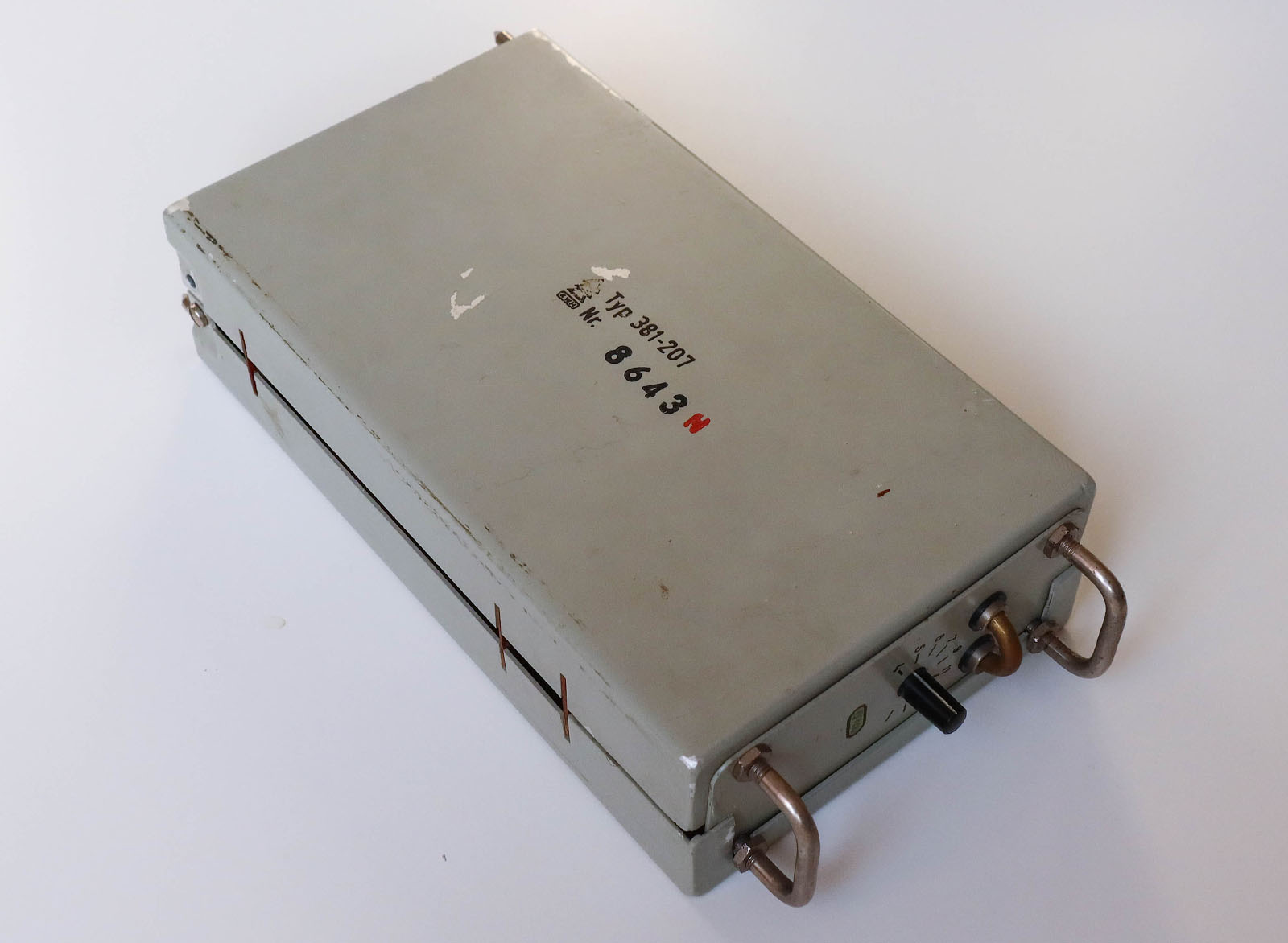

Модуль оперативной памяти от электронной фактурной машины Soemtron-381. Корпус алюминиевый, на лицевой части расположен переключатель с градуировкой некой величины от 4 до 12, две монтажные ручки и пара гнёзд (закрытых U-образной перемычкой) для подключения измерительной аппаратуры, вероятно милиамперметра. Тыльную сторону модуля занимают электрические разъёмы, объединенные в единый пластиковый корпус. Корпус расcчитан на четыре разъёма, но в модуле их три, а на месте последнего установлена заглушка. На заглушку нанесена надпись W99, значения в Омах при температурах 15 и 40 градусов Цельсия и серийный номер изделия. На корпус нанесены логотип предприятия, серийный номер "Nr 8634 N" и тип модуля "Typ 381-207".

Внутреннее устройство и характеристики

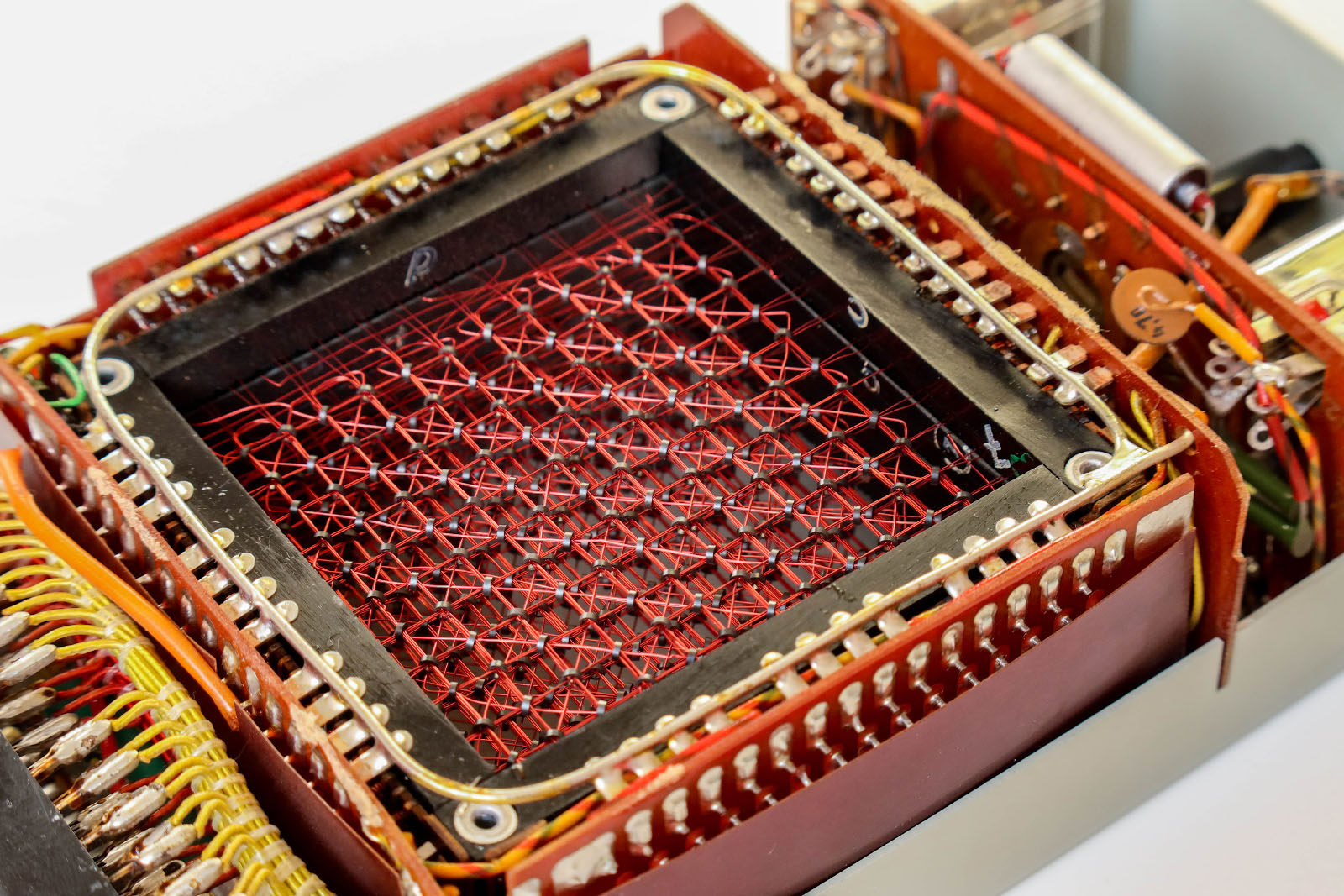

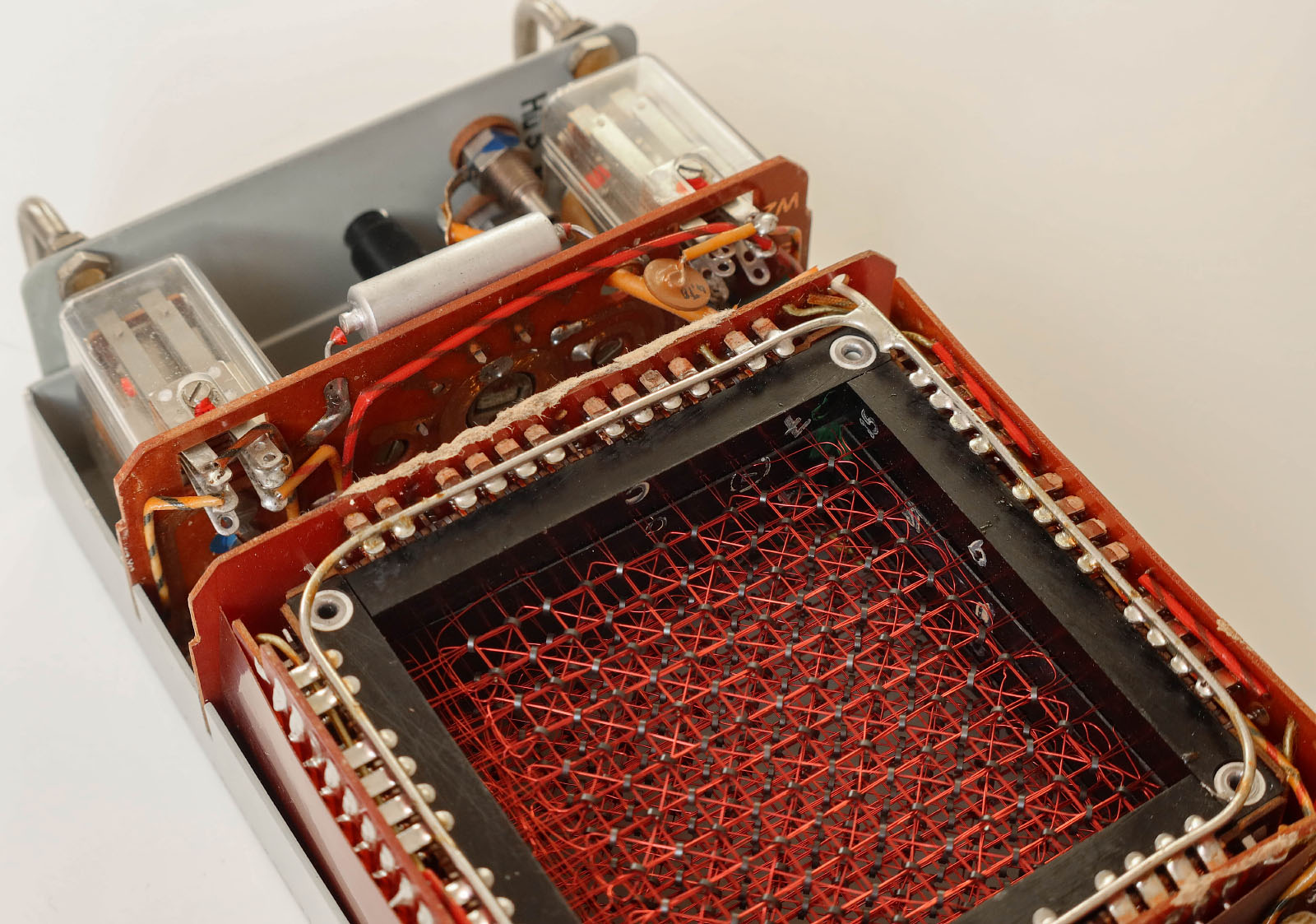

Внутри корпуса расположен куб ферритовой памяти, два реле и пять небольших печатных плат. На одной их них смонтированы реле и переключатель, остальные четыре установлены по сторонам куба. Кроме того, на части плат напаяно несколько резисторов и конденсаторов. Куб состоит из четырёх пластин в сборных пластиковых рамках. Ферритовое поле сплошное 11 на 12, что даёт 132 бита. Таким образом, максимально возможный объём памяти куба составляет 528 бит. Из особенностей: медные нити покрыты красным лаком. Гнезда подключения измерительной аппаратуры с внутренней стороны корпуса подписаны как Hü5 и Hü6. "Hü" - старое немецкое обозначение для разъёмов (любых) на схемах, но точно неизвестно, от какого слова оно произошло. Возможно, от hülse из-за конструкции ранних телефонных гнёзд.

Всего у ЭФМ были следующие регистры:
UE - регистр ввода цифровой информации и знака
MR - регистр вывода цифровой информации и знака
МД и АСО - оперативные регистры
AC1 - AC8 - накапливающие регистры

Позиция переключателя определяет содержимое каких регистров можно стирать.
в позиции 4 UE, MR, МД и АСО
в позиции 5 UE, MR, МД и АСО и АС1
в позиции 6 UE, MR, МД и АСО и АС1 и АС2
в позиции 7 UE, MR, МД и АСО и АС1 и АС2 и АС3 в позиции 9 UE, MR, МД и АСО и АС1-АС5
в позиции 11 UE, MR, МД и АСО и АС1-АС7
в позиции 12 все возможные.

Дополнительные сведения

Модуль произведен в ГДР на предприятии Keramische Werke Hermsdorf в 1967 году. Использовался в своём устройстве на одном из предприятий Нижнего Тагила.
