Блок ОЗУ ЭВМ М4-2М

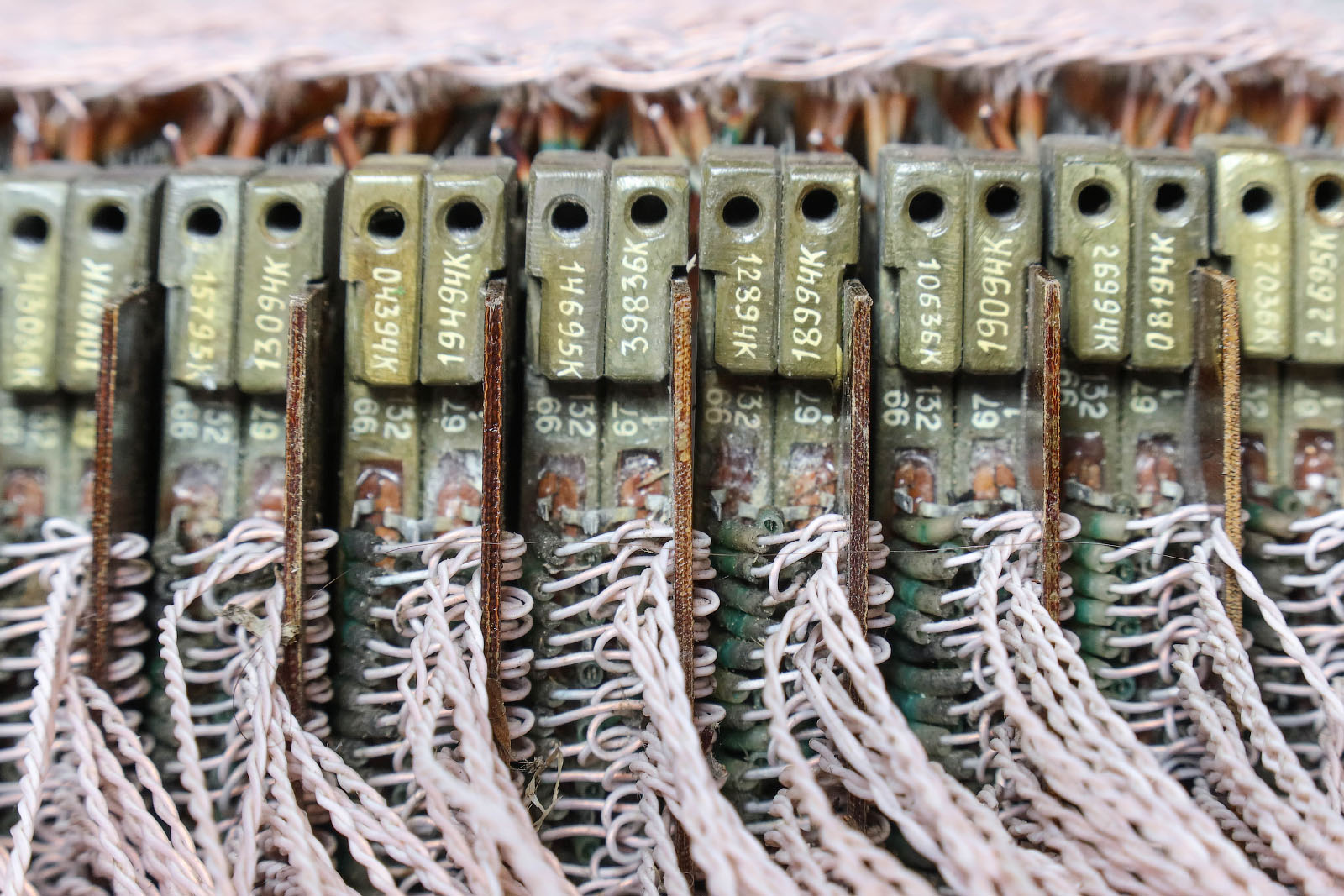

Блок оперативной памяти из состава ЭВМ СПРН М4-2М версии 5Э73. Блок представляет собой металлическое шасси в которое установлен запоминающий куб, печатные платы с диодными дешифраторами, разъёмы внешнего подключения и термодатчики. Куб оборудован системой подогрева, встроенной в каждую запоминающую пластину. Для управления температурой, по двум сторонам куба размещено четыре ртутных термоконтактора с температурой срабатывания 35 градусов по Цельцию. Пластины соединены проводами с печатными платами, а от каждой платы уходит провод к внешним разъёмам. Торцы куба закрываются двумя слоями железных крышек - одна защитная, другая для монтажа жгутов проводов.

Внутреннее устройство и характеристики

Куб состоит из 32-х пластин, залитых прозрачным защитным компаундом. Во внутреннем пространстве компаунда расположены тороидальные ферритовые сердечники, провода разного назначения и слой специальной фольги для подогрева пластин. В фольге выполнены П-образные прорези под каждый сердечник, которые как бы надеты на "язычок" между "ногами П". Сердечники имеют вытянутю форму, уложены продольной осью в одном направлении так, что один из адресныых проводов петляет между ними. Провода подогрева проходят с другой стороны слоя фольги. Сердечники и адресные провода видимы лишь с одной стороны пластины. С другой стороны видны провода подогрева. Каждая пластина содержит 4096 (64 на 64) ферритовых сердечников, ферритовое поле разделено на 4 группы, 32 на 32 каждая. Рамка пластины металлическая, имеет вертикальную перемычку. На рамке написаны номера выводов и названия сторон пластин. Пластины спаяны выводами попарно, сторонами с сердечниками внутрь. Соседние пары пластин соединены лишь проводами. Полный объём куба 16 килобайт. Из-за компаунда вес куба с платами и разъёмами (то,что на фото) составляет кг. С корпусом ещё больше.

Дополнительные сведения

Децимальный номер начинается на ФГ, что говорит о Научно-исследовательский институте вычислительных комплексов имени М. А. Карцева, как разработчике. Блок изготовлен в 1976 году.

Фотографии (по клику увеличение)
