Накопитель 4096/20

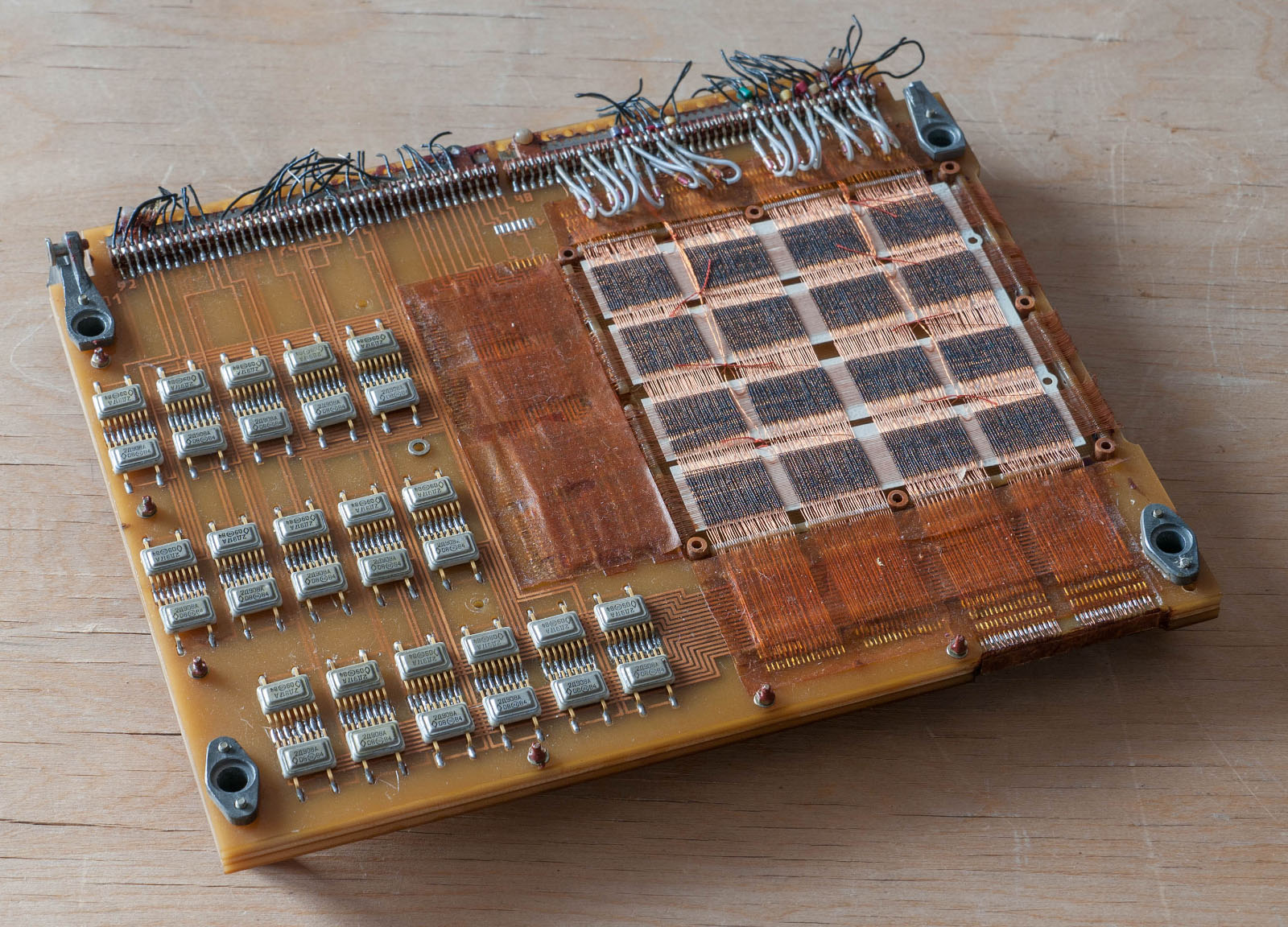

Накопитель 4096/20 - плата оперативной памяти. Использовалась в составе оборудования ПВО "Бук". Представляет собой "страницу" из связки плат "книжной" конструкции. На сторонах расположены запоминающие части на ферритовых сердечниках и диодные сборки - дешифраторы. Имеется надпись лудированием "Накопитель 4096/20", что означает 4096 чисел длиной 20 бит каждое (10 килобайт).

Внутреннее устройство и характеристики

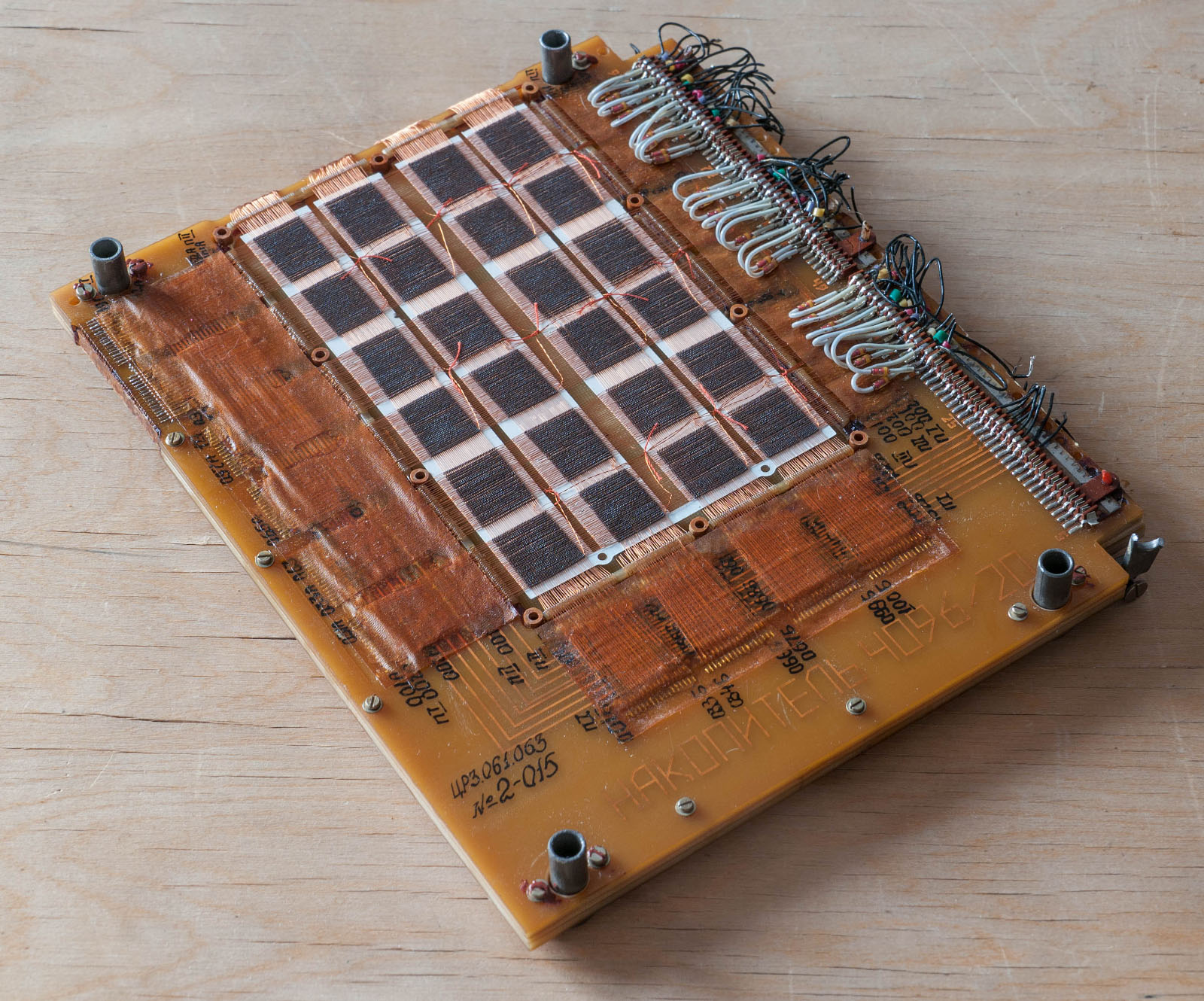

Содержит два ферритовых поля соединённые между собой и закрытые защитными крышками. На одной стороне 24 группы (33 x 32 колечка каждая), а на другой 16 групп (33 x 32 колечка каждая). В каждой группе 1024 бита используется под данные, остальные для контроля ошибок. Таким образом, одна сторона может хранить 16384 бита, а другая 24576 бит, что в сумме даёт 5 килобайт данных.

Дополнительные сведения

Децимальный номер начинается на ЦР, что говорит о Украинском предприятии "Хартрон", как разработчике. Плата выпущена в 1984 году.

Фотографии (по клику увеличение)
